特點
軸流泵葉輪裝有2～7個葉片，在圓管形泵殼內旋轉。葉輪上部的泵殼上裝有固定導葉，用以消除液體的旋轉運
動，使之變?yōu)檩S向運動，并把旋轉運動的動能轉變?yōu)閴毫δ?。軸流泵通常是單級式，少數制成雙級式。流量范圍很大，為180～360萬立方米/時；揚程一般在20米以下。軸流泵一般為立式，葉輪浸沒在水下面，也有臥式或斜式軸流泵。小型軸流泵的葉輪安裝位置高出水面時，需要用真空泵排氣引水啟動。軸流泵的葉片分固定式和可調式兩種結構。大型軸流泵的使用工況（主要指流量）在運行中常需要作較大的變動，調節葉片的安裝角可使泵在不同工況下保持在高效率區運行。小型泵的葉片安裝角一般是固定的。軸流泵屬于動力式泵中比轉數***的一種，比轉數為 500～1600。泵的流量-揚程、流量-軸功率特性曲線在小流量區較陡，故應避免在這一不穩定的小流量區運行。軸流泵在零流量時的軸功率***，因此泵在啟動前必須先打開排出管路上的閥，以減小啟動功率。軸流泵主要適用于低揚程、大流量的場合，如灌溉、排澇、船塢排水、運河船閘的水位調節，或用作電廠大型循環水泵。揚程較高的軸流泵（必要時制成雙級）可供淺水船舶的噴水推進之用。
產品特點
1、 可輸送清水、輕度污水，介質溫度可達40℃，pH 值4-10；
2、 ***水利模型，制作精良，保證了用戶的性能要求；
3、 雙重機械密封，可靠的防止漏水，大型泵因軸向力大，采用專用推力軸承，結構設計合理，潤滑充分，散熱良好，軸承使用壽命長；
4、 電機采用 F 級絕緣，耐高溫，設有溫度保護、監測、滲漏等報警裝置；
5、 能配套一控二至一控四的控制模式電控柜，可實現出現故障時泵自動關閉、備用泵自動啟動；保留故障信號（自診斷）等功能，保證了運行的高可靠性；
6、 機泵潛入水中，冷卻條件好，機泵運行平衡性好，穩定、振動小、噪音低；
7、 用戶可根據需求，設計地下泵站，改善環境風貌；
8、 泵站規模小，土建、建筑結構簡單，投資大為減少，可減省泵站工程造價的30%-40%；
9、 機泵一體化，安裝維修省時省工，節省費用；
10、 產品成系列，水泵高效區寬，符合用戶工況，高效節能，運行費用低；
11、 管理方便，管理，運行費用小；
12、 便于實現遠程控制和無人值守。

性能優點
其中立式軸流泵主要是靠葉片的升力將流體引到出口，是軸向進，軸向出，具有流量大等優點。

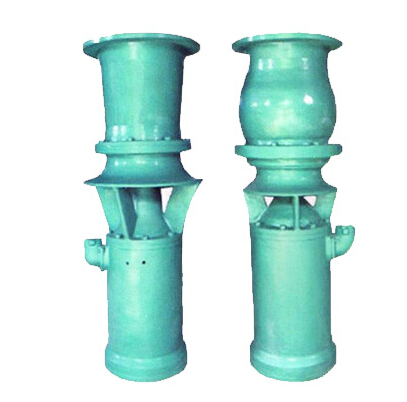

軸流泵1、潛水軸流泵：驅動水泵的電動機是干式全封閉潛水三相異步電動機，可以長期浸入水中運行，具有傳統機組一系列無可比擬的優點。
2、由于電機與水泵構成一體，無須在安裝現場進行耗工、耗時的電機、傳動機構、水泵軸線對中的裝配工序，現場安裝方便、快速。
3、由于潛入水中運行，可以大大簡化泵站的土建及建筑結構工程，減少安裝面積，節約工程造價30~40%。
4、噪聲低，泵站內無高溫，改善操作環境，可按要求建成全地下泵站，保持地面的環境風貌。
5、潛水電機采用雙重或三重機械密封，F(xiàn)級（耐溫155。C）絕緣，防護等級為IP68（IEC）。在水力模型方面，我們吸收了國內外同類產品的優點，采用國際上***進的變環量、變軸面速度升力法，獨立設計的高效節能、抗6、汽蝕性能好的新型水力發電模型?？煽啃愿撸遗c傳統水泵具有互換性，便于用戶選型、使用。
操作方便，易于實現遙控和自動控制。
采用該型潛水電泵是解決水位漲落大的沿江、湖泊地區建泵站來防洪的最徹底的辦法，且省去機泵間的長軸和中間軸承，使機組運行更為可靠。
工作原理
設將此機翼懸掛在流體中，流體以一定的速度流過時，翼面發生負壓，翼背發生正壓，其正、負壓力的大小與翼形及迎角(翼背與液流方向之傾角）以及流體速度的大小有關。
如果流體不動，而機翼以相等速度在流體中運動時，則翼背和翼面受到與前相同的正壓和負壓，即翼面（機翼上面）為負翼背為正壓。在此壓力作用下機翼將獲得升力。
如果將機翼形的槳葉固定在轉軸上，形成螺旋槳，并使之不能沿軸向移動，則當轉軸高速旋轉時，翼面（螺旋槳下側）因負壓而有吸流作用，翼背因正壓而有排流作用，如此一吸一排造成了液體(或氣體）的流動。這就是軸流泵的工作原理。
注意事項
1、試運行時，應檢查鏈接部位，保證各連接部位無松動現象。
2、電器、儀表工作正常；油路、氣路、水路各系統管道不得有滲漏；壓力、液壓正常。
3、經常檢查進水口附近是否有漂浮物，防止進水口發生堵塞。
4、軸流泵滾動軸承的溫度不應大于75度。
5、隨時注意水泵的聲音和振動情況，發現異常立即停機檢查。
6、齒輪箱內油的溫度應正常。
6運行參數編輯
1、流量: 700～89842 m3/h
2、揚程: 0.92～15.5 m
3、功率: 15～1400KW
4、電壓：380V、660V、6kV、10kV
型 號
軸流泵型號一般根據口徑和揚程分類型號分類：
舉例：200ZL-2.5表示口徑200mm、揚程高2.5m的軸流泵
350ZLH-3000表示口徑350mm、高3000mm的軸流泵
常見的型號有：
100ZL-1.8，150ZL-1.5
200ZL-1.5，200ZL-2.0，200ZL-2.5，200ZL-3.0，200ZL-3.5
250ZL-1.5，250ZL-2.0，250ZL-2.5，250ZL-2.8，250ZL-3.0，250ZL-3.5，250ZL-4.0，300ZLH-2500，300ZLH-2800，300ZLH-3500
350ZLH-2130，350ZLH-3000，350ZLH-3500，350ZLH-4000，350ZLH-4500
400ZLH-2130，400ZLH-2500，400ZLH-2800，400ZLH-3000，400ZLH-3500
注：ZL / ZLH / ZLB 往往可互換
另附其他分類：ATQZB350、ATQZB500、ATQZB600、ATQZB700、ATQZB800、ATQZB900、ATQZB1000、ATQZB1200、ATQZB1400、ATQZB1600



　　2、特點：
　　該機特點是：水泵與電機連成一體，同時潛入水中工作，可遠距離操作或自動控制，可不建泵房（泵站），不需地面建筑設施，從而大大節省建站投資。該機還具有結構簡單，安裝使用、維修方便，運行安全可靠，泵站裝置效率高等優點。

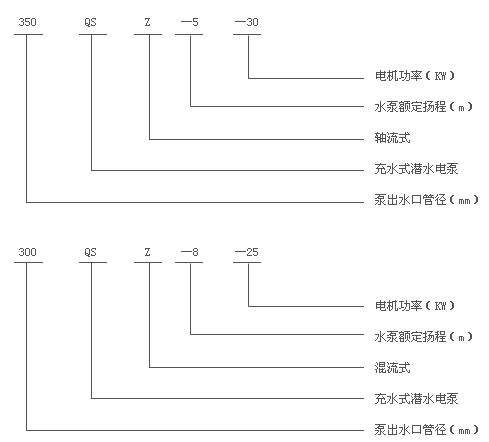

　　3、型號意義：

型號參數

產品剖析圖
